TUGAS PENDAHULUAN MODUL 3 COUNTER
Percobaan 2 Kondisi 17.

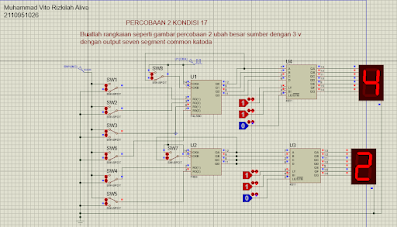

Buatlah rangkaian seperti gambar percobaan 2 ubah besar sumber dengan 3 v
dengan output seven segment common katoda.
.png)
.png)
Pada rangkaian percobaan 2 kondisi 17 ini, merupakan rangkaian counter asyncronous. Dimana pada rangkaian ini terdisi dari IC 74LS90, dan 7493. IC 4511 itu berfungsi untuk mengubah BCD menjadi 7-Segment yang akan ditampilkan pada 7-SEG-COM-CATHODE yang akan berupa bentuk angka desimal.
Pada IC 74LS90 dimana terdapat saklar 1 dan 2 itu digunakan sebagai PIN reset, dan untuk IC 7493 yang terdapat saklar 4 dan 5 juga digunakan sebagai PIN reset. PIN reset ini berfungsi untuk menampilkan angka 0.
Pada saat saklar 7 dan 8 tidak terhubung ke clock maka angka yang tampil pada 7-Segment akan berurutan, namun apa terhubung clock maka hasil yang keluarkan pada 7-Segment akan acak (random/ berubah-ubah) hal ini dikarenakan rangkaian yang kita gunakan yaitu rangkaian counter asyncronous. IC 74LS90 itu menghitung dari 0 sampai 9, dan untuk IC 7493 menghitung dari 0 sampai 15, dapat dilihat pada 7-Segment.
5. Link Download
[Kembali]
HTML download
Rangkaian Simulasi download
File Video Rangkaian download
Datasheet 74LS112 download
Datasheet 4511 download
Datasheet 7493 download
